Cisco 2960SW Stack 測試

What is stack

交換器的堆疊功能可用來將多台交換器堆疊在一起，堆疊頻寬會比使用一般的網路埠頻寬高出不少(指的是背板頻寬且不同型號的背板頻寬也有所不同)。

Why stack

使用堆疊有幾個優點：

*加大頻寬

*容錯

便於管理

前兩項是重點呀~~

缺點

我想應該就是模組比較貴吧XD

注意事項：

需要相同的 IOS，可利用 show version 來看查該設備的 IOS 版本是否相同。

switch # show version

確認後再用堆疊線將兩台 Switch 堆疊串接，基本上只要把線插上去，stack 就完成了XDD

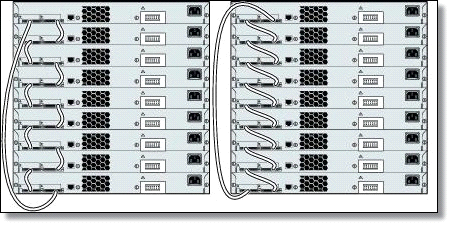

串接方法為1接2，2接3…，X接1，參考下圖：



串接之後不需要設定就可達到堆疊功能，可從面版 Master 燈號看出，如下圖：



調整 Priority

雖說不需要任何設定，只要堆疊線接上就可達成堆疊功能。

但有時會需要設定某台設備為 Master 時，就需要調整 Priority。

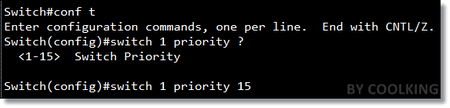

進入configure mode，選擇要調整為 Master 設備之 Priority 為 15。

備註：Priority 範圍為 1~15，值越大為 Master。

switch # conf t

switch(config) # switch 1 priority 15



查看指令

查看 Switch Stack 詳細狀態

switch # show switch detail



HA 測試

既然兩台做堆疊，那就要來測一下 HA 功能囉！

測試方法為持續 ping 該管理 IP，將 Master 電源拔掉，切換至 Salve，

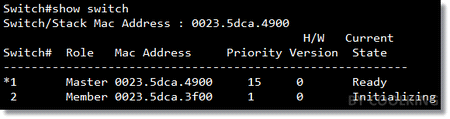

大約會掉兩個封包後Salve才接手，會經過幾個狀態如下圖：



這是測試 ping 管理 IP，沒辦法測試接對外時是否會掉包，再請各位自行測試。
